█概述

◆用途

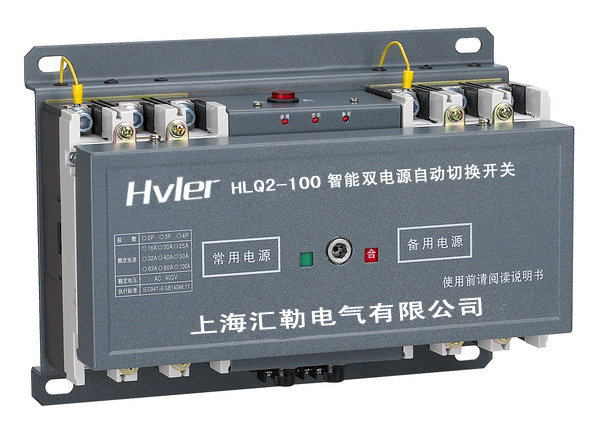

HLQ2雙電源自動轉換開關(以下簡稱轉換開關)適用于交流50Hz，額定工作電壓400V、額定工作電流800A及以下的雙電源供電系統，用自動或手動操作方式完成常用電源與備用電源之間的轉換，從而保證用戶供電的可靠性。該轉換開關主要用于醫院、商場、銀行、化工、冶金、高層建筑、軍事設施等重要場合。

本產品符合GB/T14048.11-2002 IEC60947-6-1 (1998) 《自動轉換開關電器》標準。

◆正常工作條件

1、安裝的海拔高度不超過2000米。

2、周圍環境溫度上限不高于+40℃，下限不低于-5℃，24小時平均值不超過+35℃。

3、大氣的相對濕度在周圍空氣溫度為+40℃時不超過50%,在較低的溫度下，可以有較高的濕度，應考慮到濕度變化會發生產品表面的凝露。

4、無爆炸危險的介質，且介質無足以腐蝕和破壞絕緣的氣體與塵埃。



◆基本結構

自動電源轉換開關主要由電源轉換執行斷路器組成，開關工作有三個狀態位置供用戶選擇：常用電源(N)合、雙分、備用電源(R)合，開關具有體積小、重量輕、工作穩定，使用方便等。

◆安裝及使用方法

接線時，常用電源N應接入常用電源執行斷路器QN，備用電源R應接入備用電源執行斷路器QR。當QN和QR為四線斷路器時，接線方式按接線圖，其中QN和QR的1、3、5為三相(A、B、C)進線端，2、4、6為三相出線端，7為零線(N)進線端，8為零線出線端。若選用斷路器為三極斷路器，則必須將常用電源(N)的零線NN和備用電源(R)的零線NR同時接到三極專用接零線端子KG上。具體操作見接線圖。雙電源切換開關自動控制器的工作電源取斷路器QN和QR的進線端A相和零線N，若選用斷路器為三極斷路器時，必須要接零線NN和NR，該三極專用接線零端子在兩臺斷路器中間，在自動電源轉換開關安裝，接線過程中，切不要把原接在斷路器進線端和本機控制器線用掉，碰斷或短路等。

◆使用操作

無論常用電源和備用電源有無電壓，均可采用手動操作方式。手動操作時，應將手動-自動按鈕置于手動操作位置，當推動手柄順時針旋轉至終端時，備用電源執行斷路器QR分閘，常用電源執行斷路器QN合閘；當推動手柄逆時針旋轉至終端時，備用電源執行斷路器QR合閘，常用電源執行斷路器QN分閘。

面板中，電源指示燈(紅)，若該燈不亮，說明自動控制盒工作電源有故障，不能操作開關。待修復正常后，將手動-自動按鈕置于自動位置狀態，如果常用電源供電正常，切換開關將自動投入常用電源執行斷路器QN合閘狀態，面板中N電指示燈(黃)亮；如果常用電源供電不正常，則切換開關將自動換到備用電源QR供電，備用電源R指示燈(綠)亮。

◆警告事項

為了您與設備的安全，使用前請?jiān)敿?xì)閱讀下列各項內容

1、認真詳細閱讀各項操作規范，并嚴格遵守操作規范，應避免造成嚴重?fù)p失。

2、不可以帶電插拔控制器插頭，否則將導致觸電危險或產品損壞。

3、非專業人員禁止操作或修改，否則將導致觸電危險或產品損壞。

4、本產品無需改動，否則將導致產品損壞

5、負載容量不能超出開關的額定位置，否則將導致開關脫扣或燒壞。

6、不可以將零線誤接入相線，兩路斷路器輸入必須一致選用三極斷路器時，將常用電源NN和備用電源NR零線同時接到接線端子KG第一腳,否則將導致開關損壞。地線應接可靠，確保使用安全。

7、不能直接安裝在戶外工作，否則縮短壽命或引起不良反應。

8、不可以直接安裝在易燃易爆、潮濕、振動、沖擊等地方。否則將縮短使用壽命或?qū)е庐a(chǎn)品燃燒爆炸。

9、不可以直接安裝在有導電塵埃，金屬絲侵入的地方，否則將會導致產品損壞或機械故

10、應滿足樣本中的各項要求，否則將縮短使用壽命。
