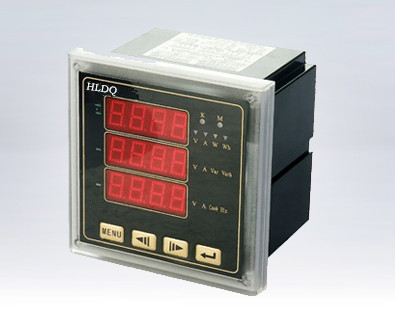

多功能電力儀表，是采用先進的微處理器和數字信號處理技術，通過直接交流采樣，可測量電流、電壓、有功功率、無功功率、功率因素、頻率、有功電能、無功電能等電參數，同時還可選帶開關量輸入輸出、模擬量變送輸出、電能脈沖輸出、RS485網絡通訊功能。作為一種先進的智能化、數字化的電網前端采集元件，該儀表廣泛應用于各種控制系統，工業自動化，智能建筑．智能配電盤，開關框中，具有安裝方便，接線簡單，維護方便，工程量小，現場可編程輸入?yún)?shù)等特點。能夠完成業界不同PLC，工業控制計算機通信軟件的組網。
概 述
多功能電力儀表，是采用先進的微處理器和數字信號處理技術，通過直接交流采樣，可測量電流、電壓、有功功率、無功功率、功率因素、頻率、有功電能、無功電能等電參數，同時還可選帶開關量輸入輸出、模擬量變送輸出、電能脈沖輸出、RS485網絡通訊功能。作為一種先進的智能化、數字化的電網前端采集元件，該儀表廣泛應用于各種控制系統，工業自動化，智能建筑．智能配電盤，開關框中，具有安裝方便，接線簡單，維護方便，工程量小，現場可編程輸入?yún)?shù)等特點。能夠完成業界不同PLC，工業控制計算機通信軟件的組網。
技術指標
輸
入
測
量
顯
示
|
電
壓
|
額定值
|
AC100V、400V(訂貨時請說明)
|
|
過負荷
|
持續：1.2倍 瞬時：2倍/10s
|
|
功耗
|
＜1VA(每相)
|
|
阻抗
|
＞500KΩ
|
|
精度
|
RMS測量，精度等級0.5級
|
電
流
|
額定值
|
AC 1A、5A(訂貨時請說明)
|
|
過負荷
|
持續：1.2倍瞬時：10倍/10S
|
|
功耗
|
＜0.4VA(每相)
|
|
阻抗
|
＜2MΩ
|
|
精度
|
RMS測量，精度等級0.5級
|
|
頻率
|
45-55Hz、精度0.01 Hz
|
|
功率
|
有功精度0.5級、無功精度1.0級
|
|
電能
|
有功精度1.0級，無功精度2.0級
|
|
顯示
|
可編程、切換、循環(LED/LCD)顯示
|
|
電能顯示范圍
|
0.01-99999999KWh(或KVar)
|
|
電源
|
工作范圍
|
AC/DC 80-270V特殊要求可訂做
|
|
功耗
|
＜5VA
|
|
輸入
|
開關量輸入
|
4路開關輸入，遠程干接點方式(可選)
|
|
輸出
|
數字接口
|
RS-485、MODBUS-RTU協議(可選)
|
|
脈沖輸出
|
2路電能脈沖輸出(可選)
|
|
開關量輸出
|
4路開關輸出，繼電器無源觸點方式(可選)
|
|
模擬量輸出
|
4路模擬量變送輸出，4-20mA/0-20mA/4-12-20mA/0-5V/1-5V (可選)
|
|
環境
|
工作環境
|
-10～55℃，相對濕度＜85%。無腐蝕性氣體場所，海拔高度＜2000m
|
|
儲存環境
|
-55～85℃，相對濕度＜85%
|
|
安全
|
耐壓
|
輸入/電源＞2KV，輸入/輸出＞2KV，電源/輸出＞1KV
|
|
絕緣
|
輸入、輸出、電源對機殼＞100MΩ
|
多功能電力儀表型號、功能一覽表
|
型號
|
測量
|
顯示
|
外形及安裝尺寸
|
外圍功能(可選項，訂貨時說明)
|
|
A
|
B
|
C
|
D
|
E
|
數字通訊
|
開關模塊
|
變送輸出
|
電能脈沖
|
|
HL-42K3E
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LED
|
120
|
120
|
83
|
112
|
112
|
RS-485
MODBUS
-RTU
|
4路開入
4路開出
4DI/4DO
|
4路變送
4-20mA
0-20mA
4-12-20mA
0-5V
1-5V
(可選)
|
2路電能
脈沖輸出
|
|
HL-42K3EY
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LCD
|
120
|
120
|
83
|
112
|
112
|
|
HL-96K3E
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LED
|
98
|
98
|
83
|
90
|
90
|
RS-485
MODBUS
-RTU
|
4路開入
4路開出
4DI/4DO
|
4路變送
4-20mA
0-20mA
4-12-20mA
0-5V
1-5V
(可選)
|
2路電能
脈沖輸出
|
|
HL-96K3EY
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LCD
|
98
|
98
|
83
|
90
|
90
|
|
HL-80K3E
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LED
|
84
|
84
|
83
|
76
|
76
|
RS-485
MODBUS
-RTU
|
2路開關
量輸出或
2路電能
脈沖輸出
|
4路變送
4-20mA
0-20mA
4-12-20mA
0-5V
1-5V
(可選)
|
2路開關
量輸出或
2路電能
脈沖輸出
|
|
HL-80K3EY
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LCD
|
84
|
84
|
83
|
76
|
76
|
|
HL-72K3E
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LED
|
75
|
75
|
90
|
67
|
67
|
RS-485
MODBUS
-RTU
|
2路開關
量輸出或
2路電能
脈沖輸出
|
4路變送
4-20mA
0-20mA
4-12-20mA
0-5V
1-5V
(可選)
|
2路開關
量輸出或
2路電能
脈沖輸出
|
|
HL-72K3EY
|
U、I、KW、KVar、KWh、
KVarh、Hz、cosφ
|
LCD
|
75
|
75
|
90
|
67
|
67
|
接線示例圖
注：1“★”為電流進線端，具體接線方式及參數請參照產品隨機接線圖。
訂貨示列
訂貨時，請詳細寫明所需型號、輸入信號變比以及擴展功能模塊等相關內容。
例1：型號：HL-42K3E 電源：AC220V 輸入：10KV/100V 200A/5A 電力網絡：三相三線
通訊：RS485/MODBUA-RTU 功能擴展：4DI/4DO 數量：88臺
