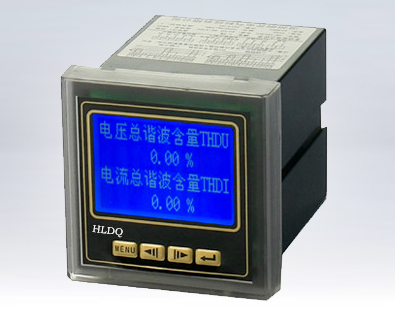

X系列多功能諧波表，是采用先進的微處理器和數字信號處理技術，通過直接交流采用，可測量常用電力參數、有無功電能、諧波含量等電參數，同時還可選帶開關量輸入輸出、模擬量變送輸出、電能沖擊輸出、RS485網絡通訊功能。作為一種先進的智能化、數字化的電網前端采集元件，該儀表廣泛應用于各種控制系統，工業自動化，智能建筑，智能配電盤，開關框中，具有安裝方便，接線簡單，維護方便，工程量笑，現場可編程輸入?yún)?shù)等特點。能夠完成業界不同PLC，工業控制計算機通信軟件的組網

技術指標

輸 入 測 量 顯 示	電壓	額定值	AC100V、400V(訂貨時請說明)
		過負荷	持續：1.2倍 瞬時：2倍/10S
		功耗	<1VA
		阻抗	>50KΩ
		精度	RMS測量，精度等級0.5
	電流	額定值	AC1A、5A(訂貨時請說明)
		過負荷	持續：1.2倍 瞬時：10倍/10S
		功耗	<0.4VA(每相)
		阻抗	<2MΩ
		精度	RMS測量，精度等級0.5
	頻率		45-55Hz、精度0.01Hz
	功率		電壓及電流總諧波含量(2-31次諧波含量)
	電能		正負有功、無功電能計量
	顯示		可編程、切換、循環(LED/LCD)顯示
	電能顯示范圍		0.01-99999KWn(或KVar)
電源	工作范圍		AC/DC 80-270V 特殊要求可訂做
	功耗		<5VA
輸入	開關量輸入		4路開關輸入，遠程干接點方式(可選)
輸出	數字接口		RS-485、MODBUS-RTU協議(可選)
	脈沖輸出		2路電能脈沖輸出(可選)
	開關量輸出		4路開關輸出，繼電器無源觸點方式(可選)
	模擬量輸出		4路模擬量變送輸出，4-20mA/0-20mA/4-12-20mA/0-5V/1-5V(可選)
環境	工作環境		-10~55℃，相對濕度<85%，無腐蝕性氣體場所，海拔高度<2000m
	儲存環境		-55-85℃，相對濕度<85%
安全	耐壓		輸入/電源>2KV，輸入/輸出>2KV,電源/輸出>1KV
	絕緣		輸入、輸出、電源對機殼>100MΩ

多功能諧波儀表型號、功能一覽表

型號	測量	顯示	外形及安裝尺寸					外圍功能(可選項，訂貨時說明)
			A	B	C	D	E	數字通訊	開關模塊	變送輸出	電能脈沖
HL-42K3XZ	U、I、KW、KVar、KWh、 KVarh、HzcosΦ、2-31 次諧波四角限電能	中文液晶	120	120	83	112	112	RS-485 MODBUS-RTU	4路開入 4路開出 4DI/4DO	4路變送 4-20mA 0-20mA 4-12-20mA 0-5V 1-5V (可選)
HL-96K3XZ		中文液晶	98	98	83	90	90
HL-80K3XZ	U、I、KW、KVar、KWh、 KVarh、HzcosΦ、2-31 次諧波四角限電能	中文液晶	84	84	83	76	76	RS-485 MODBUS-RTU	2路開關量 輸出(2D0)	4路變送 4-20mA 0-20mA 4-12-20mA 0-5V 1-5V (可選)
HL-72K3XZ		中文液晶	75	75	90	67	67
HL-45K3XZ		中文液晶	50	50	83	45	45	RS-485 MODBUS 或2路變送輸出	2路開關量 輸出(2D0)	RS-485 MODBUS 或2路 變送輸出

三相四線 電流經CT輸入 電壓直接輸入 三相三線 電流經CT輸入 電壓直接輸入

注：1.“*”為電流進線端，具體接線方式及參數請參照產品隨機接線圖
