適用范圍

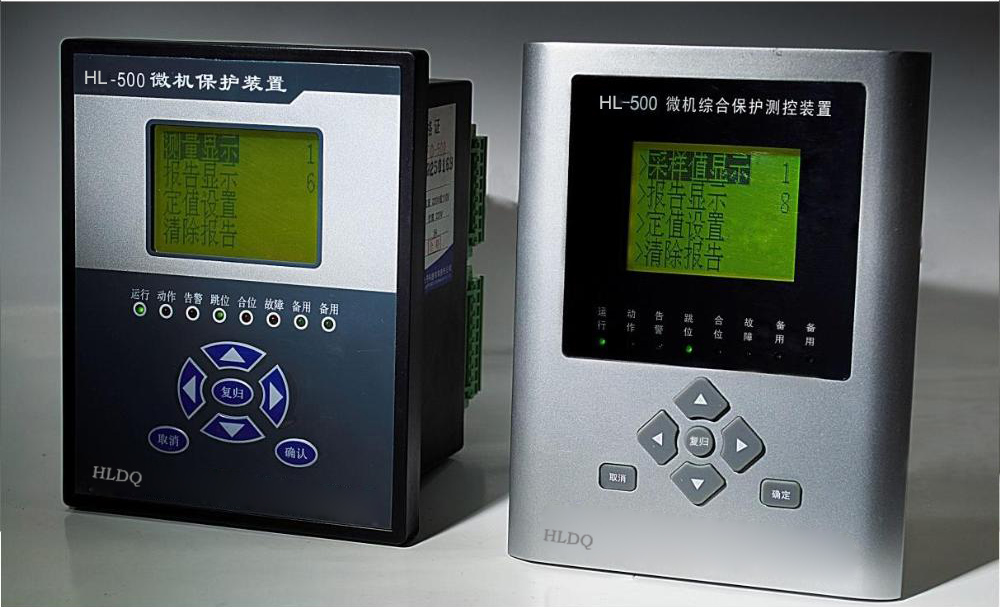

HL-500微機保護裝置是以電流保護為基本配置的數字式保護單元，適用于10kv及以下電壓等級的廠礦企業、民用建筑配電的小電流接地系統，作為各類電氣設備和線路的主保護和后備保護。

功能配置

　　1、電流速斷保護

　　2、限時速斷保護

　　3、過電流保護

　　4、過負荷保護：可選反時限動作特性

　　5、零序過流保護

　　6、CT斷線檢測

　　7、控制回路斷線

　　8、非電量保護：高溫告警、超溫跳閘、輕瓦斯告警、重瓦斯跳閘

　　9、8路遙信開入

　　10、遙測量：Ia、Ib、Ic、I0

主要特點

　　1、采用先進的32位嵌入式ARM處理器。

　　2、液晶屏幕顯示，人性化的人機接口，操作簡便直觀，便于安裝、配線和調試。

　　3、完善的軟、硬件自檢，帶掉電保持的SOE和自檢報告，發現裝置異常能自動報警；

　　4、具有自保護功能，能有效防止接線錯誤和非正常運行引起的裝置永久性損壞。二級看門狗軟、硬件冗余設計，抗干擾性能強。

　　5、全密封金屬機箱，具有很強的抗電性、抗電磁干擾、抗機械振動能力，適用于分布式就地安裝在開關柜上。

技術參數

1、額定數據

 　　直流電源：　　　　   220V±20%或110V±20%

 　　交流電源：　　　　   85V~265V

 　　頻  率：　　　　　　　　 50Hz

2、功率消耗

 　　直流回路：　　　　  ≤5W

 　　交流電流回路：   ＜0.5VA/相（額定5A時）

3、工作環境

 　　環境溫度：　　　　  -10℃～+55℃保證正常工作

 　　相對濕度：　　　　  5～95% 　　

 　　大氣壓力：　　　　  86～106KPa

4、熱穩定性

 　　2倍額定電流可連續運行

 　　10倍額定電流可連續運行10秒

 　　40倍額定電流可連續運行1秒

5、接點容量

 　　跳、合閘出口（常開接點）：5A，DC 220V（吸合）

 　　信號出口（常開接點）：   5A，DC 220V（吸合）

 　　開關量輸入：空接點輸入，導通電流＜10mA
